まだ建っていない空間を、
伝わる景色に。

曲面の外観、三層の光庭、人が過ごすカフェ。架空の現代美術館「STRATA／光の地層」を題材に、建物から家具までモデル化し、内外観の完成イメージを制作しました。

自主制作・コンセプトスタディ。実在する美術館の受注・設計・施工実績ではありません。構造・法規・展示環境は未検証です。

外観一枚で、すべてを説明しようとしない

今回のSTRATAは、曲面の屋根と三層の回廊を持つ架空の現代美術館です。敷地8,000㎡・延床約12,000㎡を想定した自主制作で、実在施設からの受注案件でも、構造や法規を検証した建築設計でもありません。掲載画像は、建築CGでどのような場面を見せられるかを確認するためのものです。

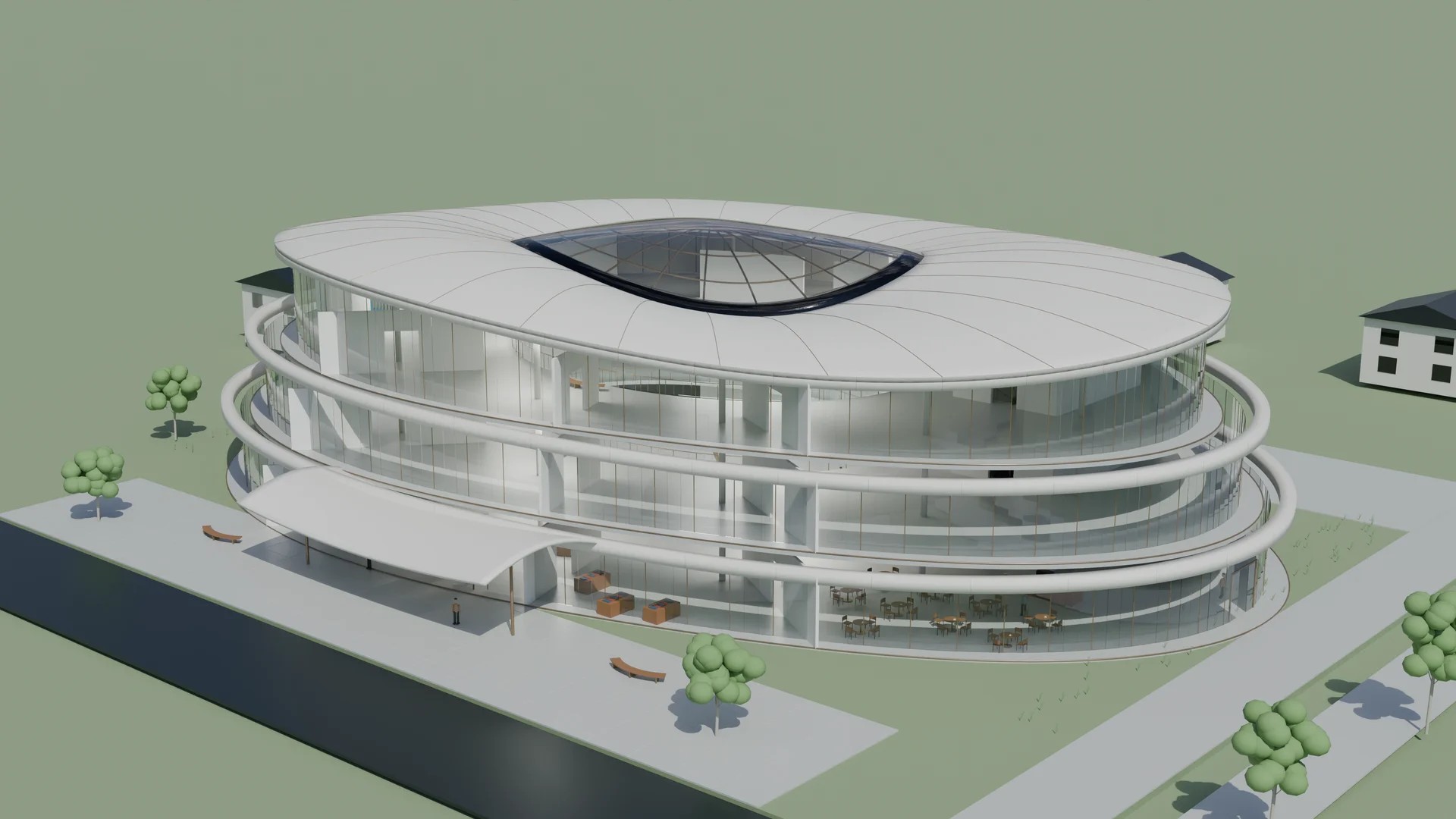

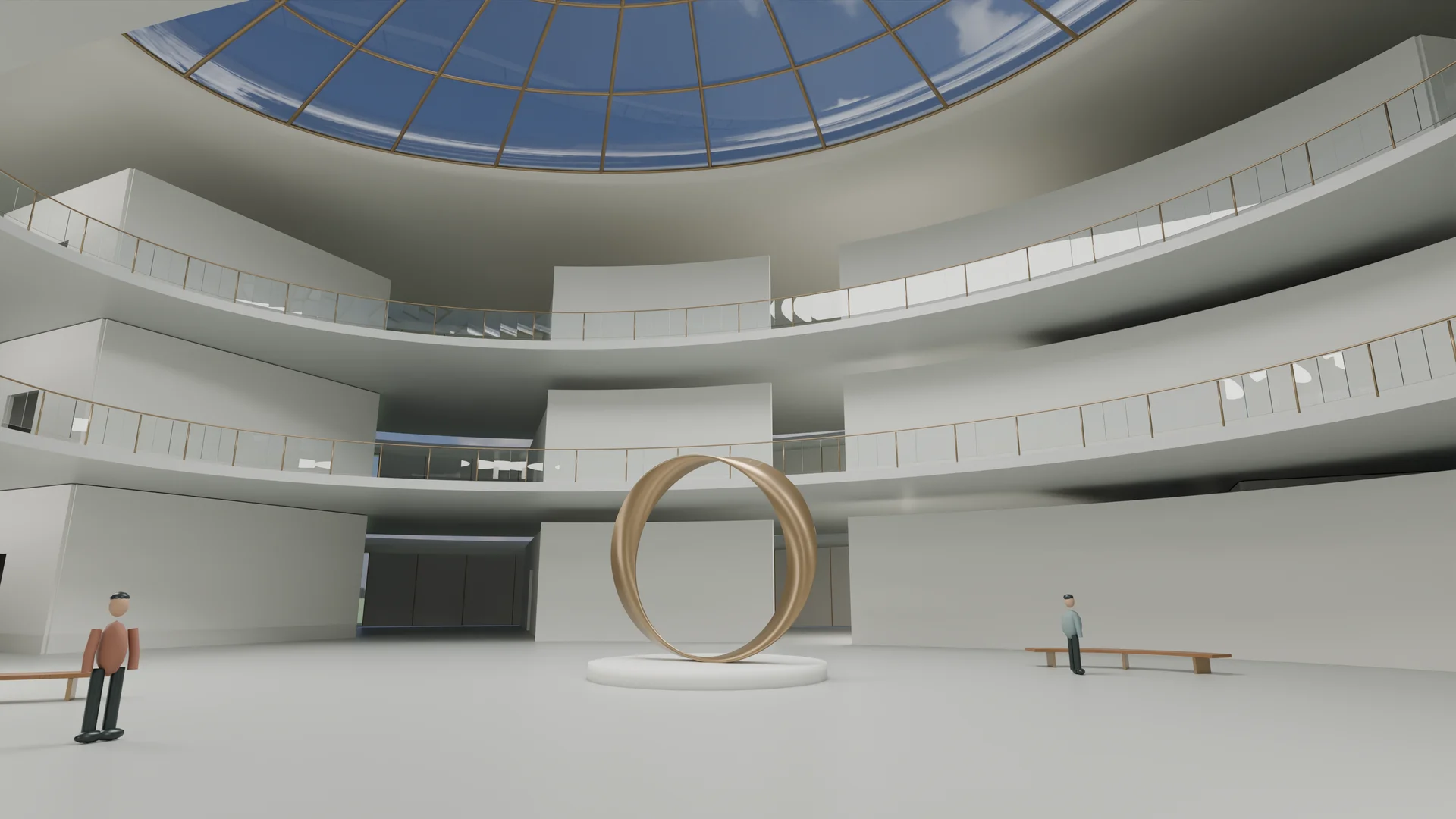

外観では建物の輪郭と入口へのアプローチを、光庭では吹抜けの高さと上階との関係を、カフェでは家具を置いたときの空間を見せています。施設の紹介資料なら『どんな建物か→中でどう過ごすか』の順に並べるなど、見る人の疑問に合わせてカットを選べます。画像を増やす前に、一枚ごとの役割を決めることが大切です。

依頼するカットは、見る人と用途から選ぶ

たとえば企画会議では、建物全体と敷地との関係を見渡す鳥瞰が判断材料になります。一方、施設の紹介ページでは、来館者の目線に近い入口や内観が、訪れたときのイメージを伝えます。外壁や窓の仕様を比較する目的なら、画角と照明を揃え、変更した部分を見分けやすくします。

『外観一枚、内観二枚』だけでなく、『入口の位置を説明したい』『吹抜けの広がりを伝えたい』『カフェの雰囲気を見せたい』まで添えていただくと、構図を提案しやすくなります。画像の用途に合わせ、パンフレットの見開き、Webの横長表示、縦の広告枠など、必要な縦横比も最初に確認します。

図面は、いま手元にあるものから相談できる

本作例では、機能とゾーニングを整理してからモデルを制作しました。ただし、ご依頼のためにお客様が新しく図面を描く必要がある、という意味ではありません。平面図・立面図・配置図、既存の3Dデータ、材料の参考資料など、いまある資料と未確定事項を共有してください。

高さや開口位置が不明な場合は、制作前に確認する項目を整理します。参考として仮置きする家具や外構は、確定仕様とは区別します。建築CGの制作と建築設計の業務は別であり、画像だけで構造・避難・建築可否を判断することはできません。

家具の細かさは、撮る場所に合わせて決める

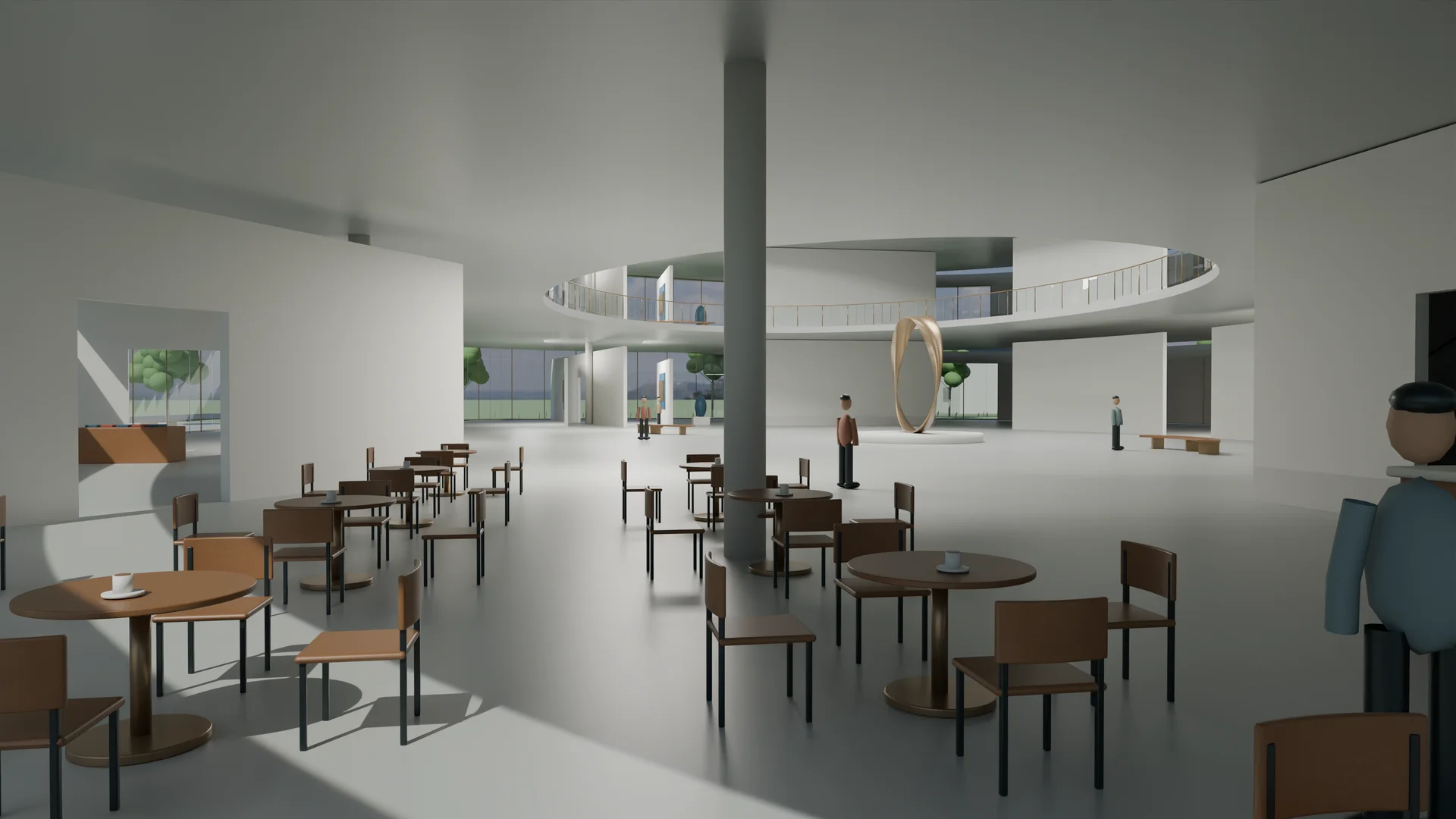

遠景の外観カットでは目立たない椅子も、カフェの内観では空間の印象を左右します。STRATAでは椅子、テーブル、曲線ベンチを個別に制作し、建物の床・外皮・屋根などと合わせて組み立てています。椅子がテーブルを向いているか、家具が床に接しているかも確認しました。

すべての部屋を同じ細かさで作る必要はありません。家具の指定、既存モデルの利用可否、必要な近接カットを先に決めると、作る範囲を整理できます。今回の人物・植栽・周辺住宅は簡略表現です。人物や植栽の写実性まで必要な場合は、その水準と素材の利用条件を別途確認します。

初稿で確認したい、形・接続・構図

素材の色を詰める前に、入口の位置、屋根の輪郭、階の高さ、見せたい場所が画面に収まっているかを確認します。本作例でも、壁に隠れていたカフェの視点や、柱と床下面の小さな隙間、ガラスの不自然な屈折を見直しました。

修正は『もっと自然に』だけでなく、画像上の位置と直したい内容を共有すると具体的になります。モデルの誤りを直す修正と、設計変更や追加カットへの対応は、作業範囲を分けて確認します。4Kという画像サイズも、設計精度や建設可能性を保証するものではありません。

建築CGの相談では、この四つを教えてください

①誰に何を伝える画像か、②手元にある図面やモデル、③必要な外観・内観と枚数、④初稿・納品の希望時期。この四つが分かれば、未定の項目を含めて相談できます。たとえば『施設紹介ページ用に、外観とエントランス内観を各一枚。平面・立面図はあり、家具は相談したい』という形です。

H&Tグループでは、共有いただいた資料から制作範囲と必要な確認を整理し、見積もりをご案内します。この美術館のような曲面の表現だけでなく、住宅・店舗・施設の紹介や、商品CGの制作についてもご相談ください。
